型号 | NC-0.6H |
额定扭矩 Nm | 6 |
额定电压 DC-V | 24 |
功率 W（at75℃） | 8 |
重量 kg | 0.72 |
（注）1.内置在通轴轴套上的滚珠轴承外侧，请用“挡圈”固定。
2.内置在通轴轴套上的滚珠轴承两侧请使用非接触密封圈。
3.未配置转换连接板。

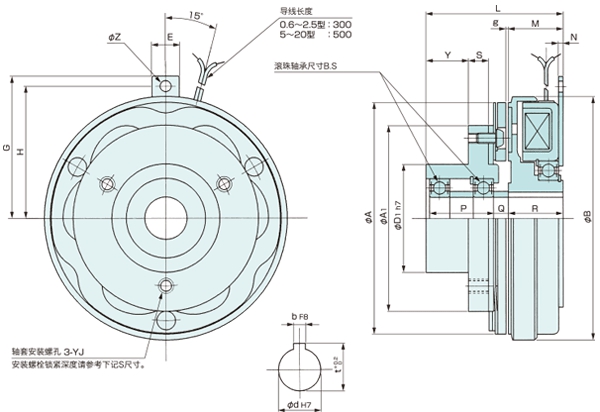

单位：mm
径向 | 轴向 | 安装 | 电源箱 | ||||
A | 70 | L | 48 | YJ | 节圆直径 | 46 | |
A1 | 58 | M | 23 | 螺孔 | M3 | 无接点控制器 | |
B | 74 | N | 1.6 | Z | 4.5 | ||
D1 | 38 | P | 20.5 | 轴孔 | |||
E | 14 | Q | 3 | d | 12 | ||
G | 50 | R | 23 | b | 4 | ||
H | 45 | S | 7.9 | t | 13.5 | ||
Y | 13 | B.S | 6001 | ||||
g | 0.3 +0.1 0 | ||||||
